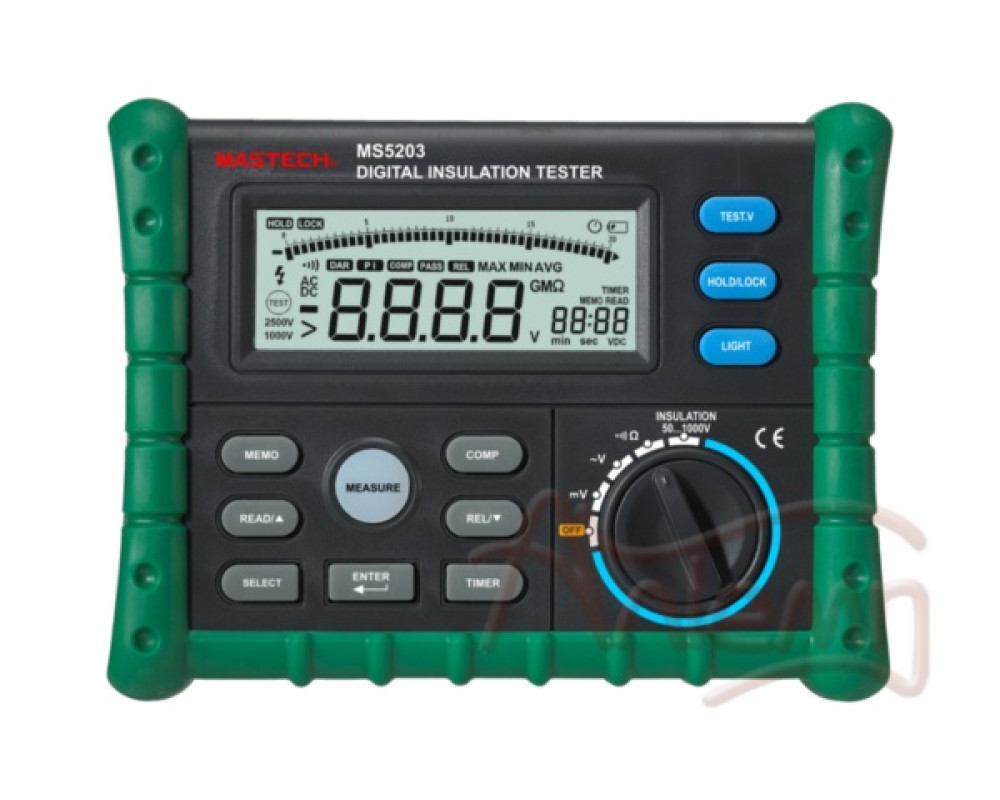

Измеритель сопротивления изоляции (мегаомметр) Mastech MS5203

Этот цифровой прибор разработан согласно требованиям безопасности а МЭК-61010-1 для электронных измерительных приборов. Его конструкция и изготовление строго соответствуют требованиям стандартов МЭК-61010-1 1000 В КАТ. III и категории загрязнения 2.

Соответствие стандартам	отвечает требованиям стандартов МЭК 61010-1: категория КАТ. III – 1000 В, категория КАТ. IV – 600 В
Максимальное измеряемое напряжение	постоянное – 1000 В, переменное – 750 В
Защита от перегрузки	при использовании входных гнезд HI и LO – 600 В; при измерении напряжения -до 1200 В; в прочих режимах - до 250 В
Источник питания	6 элементов, тип АА (NEDA 15A или IEC LR6) - на 1000 часов измерений или не менее 1000 стандартных тестов изоляции 1000 В на 1 МОм с длительностью испытания 5 с и промежутками по 25 с (при комнатной температуре и использовании свежих щелочных батарей)
Диапазон измеряемого сопротивления изоляции	от 0.01 МОм до 10.00 ГОм
Номинальное тестирующее напряжение при проверке изоляции	50, 100, 250, 500, 1000 В
Допустимое отклонение тестирующего напряжения при проверке изоляции	+20%, -0%
Ток, соответствующий условию короткого замыкания при проверке изоляции	номинальное значение 1.8 мА
Автоматический разряд при проверке изоляции	время разряда < 2 с при емкости 1 пФ или менее
Критерий наличия напряжения в цепи при проверке изоляции	проверка откладывается, если напряжение >20 В до запуска проверки
Максимальная емкостная нагрузка изоляции	до 1 мкФ
Температура хранения	-10°С - +60°С
Температура работы	0°С - +40°С
Предельная высота хранения	12000 м
Предельная рабочая высота	2000 м – 1000 В КАТ. III, 3000 м – 1000 В КАТ. II
Температурный коэффициент	0.05 х (указанная погрешность) / °С (при <18°С или >28°С)
Относительная влажность	40 – 75 % (40 – 60 % при сопротивлении изоляции <1 ГОм)
Размеры	180 х 140 х 65 мм
Масса	около 900 г (с учетом массы батареи питания)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MASTECH MS5203

Постоянное напряжение
Предел измерения		Разрешение			Погрешность
200 В		0.1 В			±(0.5%+5)
1000 В		1 В			±(0.5%+5)
Переменное напряжение
Предел измерения		Разрешение			Погрешность
200 В		0.1 В			±(1.5%+5)
750 В		1 В			±(1.5%+5)
Сопротивление
Предел измерения		Разрешение			Погрешность
20 Ом		0.01 Ом			±(1%+5)
200 Ом		0.1 В			±(1%+5)
Сопротивление изоляции
Выходное напряжение	Диапазон		Разрешение	Тестовый ток		Погрешность
50 В (0~20%)	0-20 МОм		0,01 МОм	1 мА, 50 В		±(3%+5)
	20-50 МОм		0.1 МОм
200 В (0~20%)	0-20 МОм		0.01 МОм	1 мА, 100 В		±(3%+5)
	20-100 МОм		0.1 МОм
250 В (0~20%)	0-20 МОм		0.01 МОм	1 мА, 250 В		±(3%+5)
	20-200 МОм		0.1 МОм
	200-250 МОм		1 МОм
500 В (0~20%)	0-20 МОм		0.01 МОм	1 мА, 500 В		±(3%+5)
	20-200 МОм		0.1 МОм
	200-500 МОм		1 МОм
1000 В (0~20%)	0-200 МОм		0.1 МОм	1 мА, 1000 В		±(3%+5)
	200-1000 МОм		1 МОм
	1.00-5.00 ГОм		0.01 ГОм			±(5%+0.1 ГОм)
	5.00-10.00 ГОм		0.01 ГОм			±(10%+0.2 ГОм)
